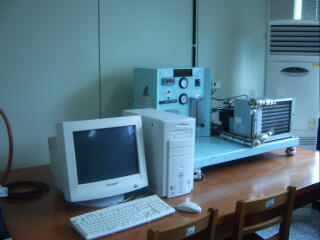

열펌프 실험 장치

• 개 요

1. 본 Mechanical Heat Pump실험장치는 실습생들에게 제공하도록 디자인되어 있고 대학생들의 기술 개재물로 사이클의 증명, 도든 진행단계에 적합한지에 사용된다.

2. 냉각장치와 Heat Pump는 둘다 증기압축 사이클에 적용하고, 구성성분이 다른 이러한 기계들의 적용 또한 본질적으로는 같다.

3. 여기에 서술되어 있는 기계장치는 광범위하게 이용되는 원초적인 에너지, 즉 공기와 같은 에너지에 Heat Pump의 적용이 설명되어 있다.

• 사 양

1) Compressor : AC220V, 60Hz, 3/4HP

2) Flow meter : Cold Water - 1 ea (0.5 ~ 5ℓ/min)

R22 Flow meter -1 ea (0.1 ~ 1.0ℓ/min)

3) Condensor : Coiled concentric

Copper tube type

4) Evaporator : Copper tube with Al. Fins

5) Digital Thermometer : 0.1, 6 Point Select

6) Electrical E-Meter : Watt - hour type

7) Sarety Features : High pressure S/W

8) Pressure Gauge : 2

9) Standard Accessories

① Hose : 5m

② Manual : 1 copy

③ Power Cable : 3m

• 실 험 능 력

1) 실행 상태의 성능계수 (Coefficient of Performance) Heat Output, Input의 측정.

2) 온도 방출과 Heat Pump 성능곡선 이상한계의 제시 (Water Delivery Temp)

3) 증기압축 사이클 P-H 선도와 Ideal 사이클의 비교 Plotting.

4) Condenser 와 Compressor의 에너지 균형의 측정.

5) R12/R22 특성에 기초를 둔 Heat Pump 성능곡선, 온도의 집중, 증발의 다양성 제시.

6) 체적 효율에 의한 압축압력비의 효과의 평가

Volumetric Efficiency and Energy Transfer

※ 주 의 : Air 가 증발기로 들어가는 것을 제한하고 따뜻한 공기가 주입되도록 하라.

(Air 주입 온도는 35℃를 넘지 않도록 주의하고 Compressor에 무리가 가지 않도록 주의하라.)
